Questa procedura si applica solo ai router Cisco della serie 2600 e 2800
Strumenti e accessori necessari
- PC con scheda seriale RS232 9 Pin Maschio , se non disponete di una seriale recuperate un cavo USB to RS232
- RS232 to USB.jpeg (7.29 KiB) Visto 3172 volte
- Software di emulazione Terminale, personalmente preferisco il Putty , ma ne esistono tanti altri.
- Cavo console Cisco, RS232 Femmina to RJ45. in genere in dotazione con il router.
- cavo console Cisco.jpeg (10.19 KiB) Visto 3173 volte
- Settare la seriale con i seguenti parametri:
- 9600 baud rate
- No parity
- 8 data bits
- 1 stop bit
- No flow control
- Connettere il PC alla porta console
- Eseguire l'emulatore di Terminale
- Accendere il router

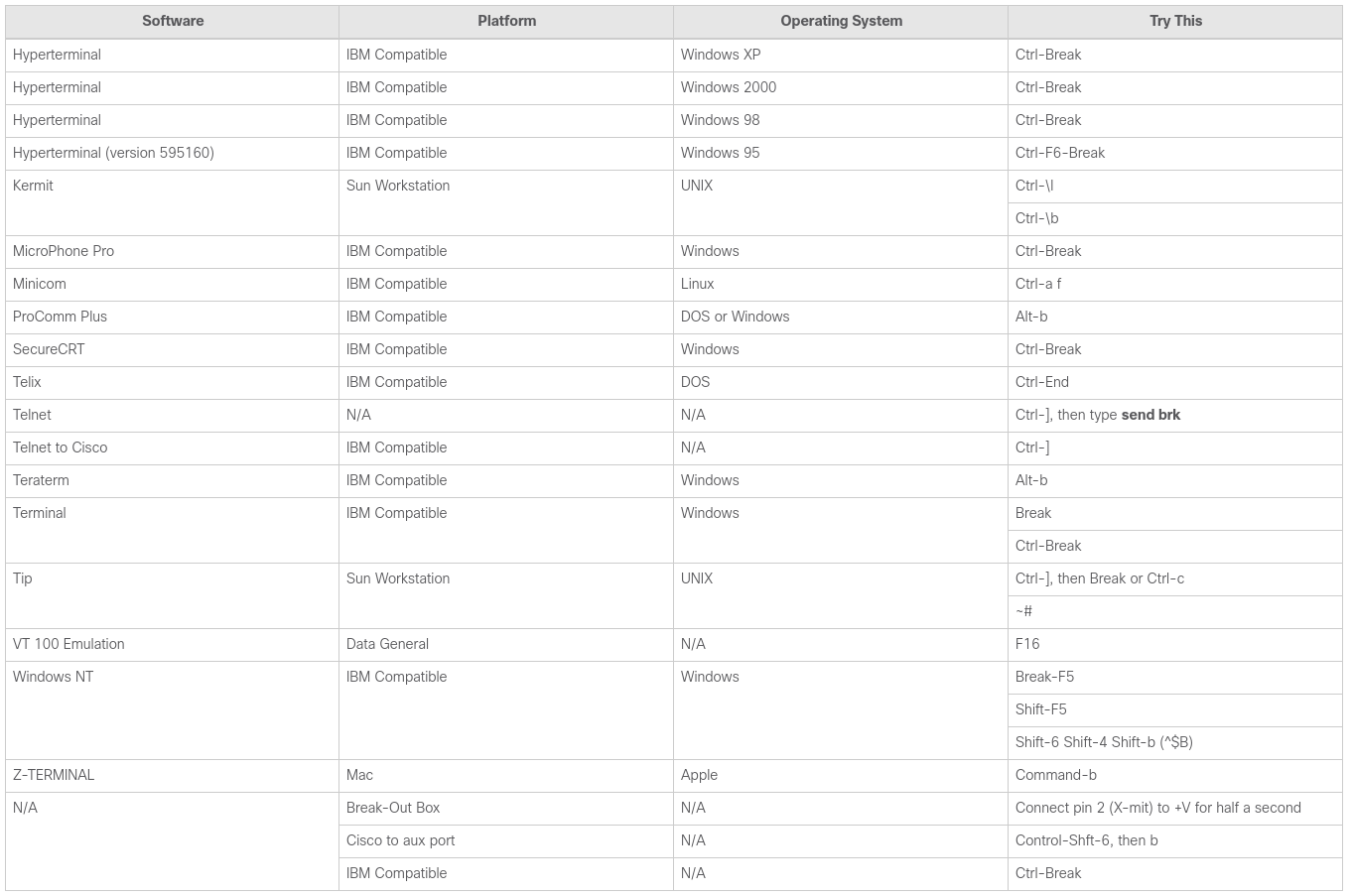

- Tenere il Tasto CTRL+PAUSA premuto per 60 secondiAlcuni Emulatori richiedono una combinazione tasti diversa clickare sulla tabella esplicativa.
- Verificare la versione con il comando show version
Memorizzare il numero di versione . in genere la configurazione di registro è 0x2102 o 0x102 - Attendere il prompt ed inserire il comando confreg 0x2142
- Inserire il comando reset
- Dopo il riavvio rispondere NO a tutte le domande oppure premere CTRL+C
- Digitare il comando enable
- Digitare il comando configure terminal
- Programmare il ruoter seguendo la Guida veloce per i router CISCO oppure Incollare la configurazione precedentemente salvata su file TXT
- Attivare le interfacce con il comando no shutdown
- Inserire il comando confreg 0x2102 precedentemente memorizzato (riposiziona l'area di memoria da utilizzare)
- Inserire il comando end
- copiare la memoria di running in quella di startup con il comando copy running-config startup-config
